在現代電子系統中，精確和穩定的時鐘信號是必不可少的。時鐘緩沖器和晶體振蕩器是兩種常見的用于生成和分發時鐘信號的器件。雖然它們在某些方面可能有相似之處，但其功能、工作原理和應用有著顯著區別。本文將詳細闡述這兩種器件的差異，以幫助工程師在選擇適合的時鐘解決方案時做出明智的決定。

一、基本定義與功能

1. 時鐘緩沖器

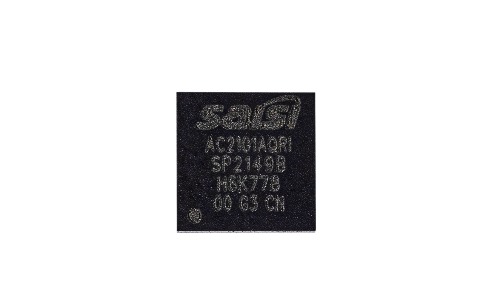

時鐘緩沖器（Clock Buffer）是一種用于對已有時鐘信號進行放大和分配的裝置。其主要作用是將一個輸入時鐘信號復制為多個輸出信號，并對信號進行必要的格式和電平轉換。時鐘緩沖器本身不能產生時鐘信號，它必須依賴外部時鐘源。

2. 晶體振蕩器

晶體振蕩器（Crystal Oscillator）是一種能夠獨立產生穩定頻率信號的器件。它利用石英晶體的壓電效應來生成頻率高度穩定的振蕩信號，廣泛用于需要精密時序的系統中。

二、工作原理

1. 時鐘緩沖器的工作原理

時鐘緩沖器的核心功能是將輸入的一路或多路時鐘信號進行放大和整形，然后輸出多路相同或不同格式的信號。通過使用非PLL（Phase-Locked Loop）的扇出型緩沖器，可以實現低抖動的信號傳輸，同時提供多種輸出類型，如LVPECL、LVDS、HCSL等。時鐘緩沖器通常還具備電壓電平轉換能力，可以匹配不同類型的負載需求。

時鐘緩沖器的典型應用包括：

扇出：將單一時鐘源分配到多個負載。

電平轉換：將輸入信號轉換為適合不同邏輯電路的高或低電壓。

格式轉換：將單端信號轉換為差分信號或反之。

2. 晶體振蕩器的工作原理

晶體振蕩器利用石英晶體的壓電效應，當外加電場作用于晶體表面時，晶體會(huì )發生機械變形，從而產生電壓信號。如果施加的交流電壓頻率與晶體的諧振頻率一致，晶體會(huì )產生共振現象，形成穩定的振蕩信號。這一過程中，晶體振蕩器的電路會(huì )包含放大器、反饋網絡(luò )和其他控制元件，以確保輸出信號的穩定性和精度。

晶體振蕩器根據其結構和應用場景，可以分為以下幾種類型：

有源晶振（Active Crystal）：包含內置放大器，只需外接電源即可工作，通常有四個引腳。

無源晶振（Passive Crystal）：不含內置放大器，需要外部電路支持才能起振，一般有兩個引腳。

三、應用場景與選型考慮

1. 時鐘緩沖器的應用場景

時鐘緩沖器適用于需要將單一時鐘信號分配給多個組件的場景，例如：

FPGA設計：將一個高頻率的參考時鐘分配給多個IO模塊。

數據通信設備：確保每個數據通道都有穩定的時鐘信號。

服務器和存儲系統：為多個處理器和內存模塊提供同步時鐘。

選擇時鐘緩沖器時需要考慮以下因素：

附加抖動：緩沖器會(huì )增加輸入信號的相位噪聲，因此要選擇低抖動產品。

輸入/輸出類型：確保緩沖器支持所需的信號類型，如單端、差分、LVDS等。

供電電壓：根據系統電源電壓選擇合適的緩沖器。

2. 晶體振蕩器的應用場景

晶體振蕩器廣泛應用于需要高穩定性和精確時序的系統，例如：

微控制器和CPU：提供主頻時鐘，保證指令周期的準確性。

通信設備：作為射頻（RF）收發器的本振信號源。

實時鐘（RTC）：用于時間跟蹤和日歷功能。

選擇晶體振蕩器時需要考慮以下因素：

頻率穩定性：通常用ppm（百萬分率）表示，數值越小越穩定。

工作溫度范圍：確保振蕩器在設備的工作環境中正常運行。

封裝形式：根據電路板設計和裝配要求選擇合適的封裝類型。

總的來說，時鐘緩沖器和晶體振蕩器都是構建現代電子系統時不可或缺的部分。理解它們之間的差異以及各自的優缺點，可以幫助工程師更好地設計和優化系統性能。
